Introdução
O ruído é um desafio comum ao trabalhar com sinais analógicos, e identificar sua origem exige considerar cuidadosamente múltiplos fatores. Esta seção explora como diagnosticar fontes de ruído e implementar técnicas eficazes de mitigação para melhorar a precisão das medições. Muitas dessas abordagens também podem servir como medidas preventivas ao projetar sistemas futuros, minimizando ruídos indesejados desde o início.
É importante lembrar que, embora estas sejam algumas das fontes de ruído mais comuns e estratégias de redução, seu sistema pode apresentar fontes de ruído mais complexas ou específicas.
Diagnóstico de Ruído
Ao tentar determinar a origem do ruído no seu sinal, comece com dois passos rápidos:
- Criar um gráfico FFT — ajuda a visualizar o conteúdo de frequência do sinal e identificar picos relevantes.

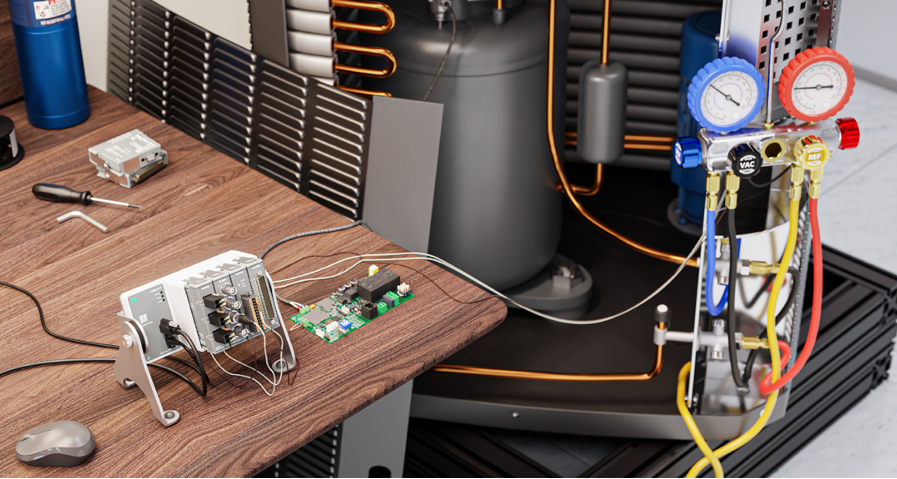

- Inspecionar o ambiente e a configuração — equipamentos próximos, cabos e fontes podem introduzir ruído.
A combinação da análise FFT com a inspeção física proporciona uma compreensão mais completa do comportamento do sinal e das possíveis fontes de ruído.
Fontes de Ruído Acoplado em AC
Sinais elétricos em corrente alternada (AC) e os campos magnéticos que eles geram podem acoplar-se aos fios de sinal por meio de cabos, instrumentos ou até da infraestrutura do edifício.
Tipos de Ruído
Ruído de modo comum é um tipo de interferência AC que aparece igualmente em ambos os condutores de um par diferencial. Ele geralmente surge de campos eletromagnéticos externos ou diferenças de potencial de terra.
Ruído de modo normal refere-se a sinais AC indesejados que aparecem como diferença de tensão entre os condutores, afetando diretamente o sinal medido.
Classificação por Frequência
Baixa Frequência (50 ou 60 Hz)
Um pico em 50 ou 60 Hz (ou 100/120 Hz) pode indicar que campos elétricos ou magnéticos provenientes de linhas de energia estão sendo acoplados ao sinal. Isso pode vir de linhas de energia, equipamentos rotativos sincronizados ou iluminação fluorescente.
Loops de terra também podem causar picos de baixa frequência. Eles ocorrem quando existem múltiplos caminhos de aterramento entre a fonte do sinal e o dispositivo de aquisição.
- Utilizar cabos blindados para bloquear interferência eletromagnética externa.
- Utilizar cabos de par trançado para reduzir interferência magnética.
- Utilizar hardware isolado ou entradas diferenciais.
- Garantir aterramento em ponto único e evitar múltiplos caminhos de terra.
Média a Alta Frequência (1 kHz a centenas de kHz)
Ruídos nessa faixa podem ser difíceis de diagnosticar, pois muitas vezes aparecem como aliasing. A frequência observada pode não corresponder à frequência real da fonte.
Esse tipo de ruído é comum em dispositivos eletrônicos de alta velocidade, como fontes chaveadas.
- Blindar o dispositivo emissor de ruído.
- Utilizar cabos blindados.
- Verificar caminhos de corrente indesejados.
- Ajustar a taxa de amostragem.
- Aplicar filtros analógicos ou digitais.
Altíssima Frequência (MHz a GHz)
Ruídos nessa faixa são comuns próximos a antenas de rádio ou televisão e podem elevar o nível geral de ruído.
- Utilizar cabos curtos e bem organizados.
- Utilizar pares trançados blindados.
- Aplicar filtros para limitar a largura de banda.
Fontes de Ruído Acoplado em DC
O ruído acoplado em DC aparece como um deslocamento (offset) entre o valor esperado e o valor medido.
Esse tipo de ruído pode ser mascarado por técnicas de média, sendo importante verificar medições pontuais ou sinais brutos.
- Verificar se a fonte do sinal está corretamente aterrada ou flutuante.
- Combinar corretamente o tipo de entrada (diferencial ou single-ended).
- Evitar contato com partes condutivas expostas.
- Garantir bom aterramento do sistema de medição.
- Permitir estabilização térmica dos equipamentos.
Resumo
- Classificar o ruído por frequência.
- Utilizar cabeamento adequado e aterramento correto.
- Configurar corretamente o sistema de aquisição.
- Aplicar filtros e isolamento.
- Realizar diagnóstico sistemático.
